2BW4（L）型成套机组
产品介绍

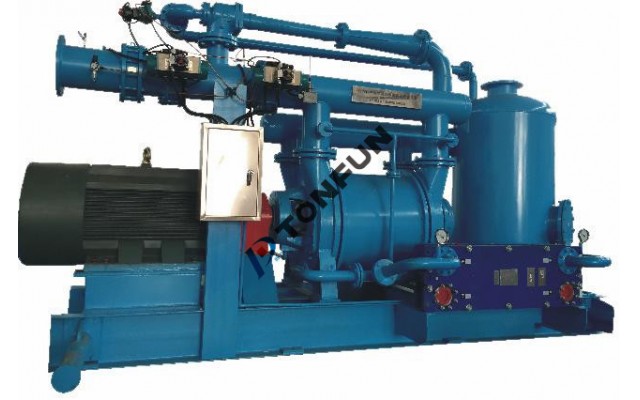

2BW4（L）型液环真空泵成套装置，是由液环真空泵、大气喷射器组成的成套真空设备。使用于抽吸真空系统中不含固体颗粒的气体介质，尤其是有大量蒸汽溢出的抽气过程，如用于电站凝汽器抽真空。
产品特点
1.运行安全，结构紧凑，自动化程度高，节能效果显著。
2.机组配置完善，适应不同的使用要求。
配有热交换器，实现工作液闭式循环。除了可以用水作工作液外，还可以用乙二醇、柴油、DOP等特殊液体作为工作液。
配有气液分离罐，可以有效地将真空泵排出的气液混合物分开，液体经换热器冷却后，通过泵的自吸力回流到真空泵，作为工作液的循环补充，降低了泵内密封液温度，立刻产生了良好的效果。气体经分离器的排气口排放到指定的地方。特别适合于抽吸易燃、易爆、有毒气体。
配有大气喷射器，使真空泵抽吸的空气流量大大增加，真空泵吸入区的压力远高于密封液温度所对应的极限抽吸压力，不会出现汽蚀现象，真空泵的运行状况也就较为平稳，同时还解决了泵运行时的噪音问题。
3.液位控制有多种选择，满足不同的需要。
手动式液位控制：机组工作时，排出的气体会带走小量的工作液蒸气，引起液位下降。通过人工调节补液阀门，可向机组补充工作液。
电动式液位控制：在气液分离器上装入补液、排液电磁阀,当机组液位超出下限时,补液电磁阀自动打开,向机组补充液体.
当工作液超出液位上限时，排液电磁阀自动打开，排出多余的液体。可以根据用户的要求，将相关信号接入DCS中。
机械式自动液位控制：在气液分离器上装有机械式高低液位控制器，通过补充或排出，达到控制液位的目的。
2.机组配置完善，适应不同的使用要求。
配有热交换器，实现工作液闭式循环。除了可以用水作工作液外，还可以用乙二醇、柴油、DOP等特殊液体作为工作液。
配有气液分离罐，可以有效地将真空泵排出的气液混合物分开，液体经换热器冷却后，通过泵的自吸力回流到真空泵，作为工作液的循环补充，降低了泵内密封液温度，立刻产生了良好的效果。气体经分离器的排气口排放到指定的地方。特别适合于抽吸易燃、易爆、有毒气体。
配有大气喷射器，使真空泵抽吸的空气流量大大增加，真空泵吸入区的压力远高于密封液温度所对应的极限抽吸压力，不会出现汽蚀现象，真空泵的运行状况也就较为平稳，同时还解决了泵运行时的噪音问题。
3.液位控制有多种选择，满足不同的需要。
手动式液位控制：机组工作时，排出的气体会带走小量的工作液蒸气，引起液位下降。通过人工调节补液阀门，可向机组补充工作液。
电动式液位控制：在气液分离器上装入补液、排液电磁阀,当机组液位超出下限时,补液电磁阀自动打开,向机组补充液体.
当工作液超出液位上限时，排液电磁阀自动打开，排出多余的液体。可以根据用户的要求，将相关信号接入DCS中。
机械式自动液位控制：在气液分离器上装有机械式高低液位控制器，通过补充或排出，达到控制液位的目的。
应用领域
电力行业：凝汽器抽真空
石油化工：真空系统
石油化工：真空系统
型号说明
2BW4 353 ---- 0 B L 4
2BW4：成套装置代号
353 – 0：液环真空泵型号
B为材料代号：“Ｂ”为普通材料
“E”主要零件为
1Cr18Ni9材料
L：带大气喷射器代号为“L”
4：轴封为内供水填料密封的代号
