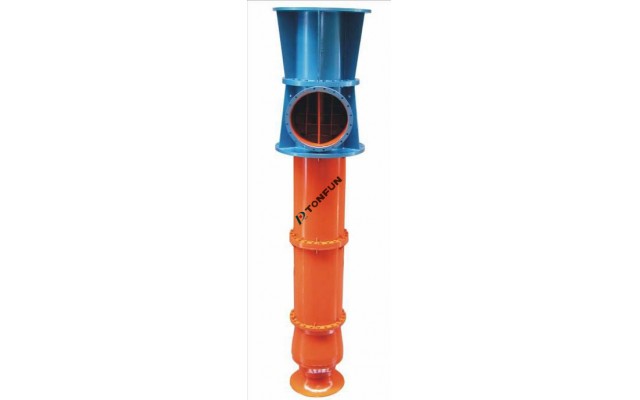

XLB型大型立式斜流泵

产品介绍
XLB型立式斜流泵,是我公司采用国外先进技术发展出来的新产品。适应输送55℃以下清水、雨水、含氧化铁皮废水及含少量固体颗粒污水、工业废水、海水等介质。经特殊设计的泵也可输送80℃以下的液体。全系列共121个品种,158个规格。性能覆盖面较宽,可供不同要求的用户选用。
产品特点
1、流量大,体积小,重量轻,机组占地面积小,启动前无需灌水或抽真空。
2、进水流道(吸水池)简易、施工。
3、泵效率高,其效率在85℅—90℅之间,且高效区较宽。
4、轴功率曲线较平缓,泵在运行中不易出现因偏移工况而引起超功率现象。
5、泵的汽蚀性能好。
6、安全可靠,使用寿命长。
6、设计合理,结构紧凑,装拆方便,容易维修(特别是采用转子可抽式结构,维修、抡修更方便)。
7. 该泵为单、多级立式斜流泵。泵为立式安装,吸入口垂直向下,吐出口水平外伸;转子部件有可抽出式和不可抽出式两种;泵轴向力可由电动机承受,也可根据需要设计成由泵本身承受;泵的导轴承一般为填充聚四氟乙烯、橡胶或赛龙轴承,也可根据用户要求选用其他轴承材料;泵轴设有保护套管,内通清洁压力水,用于润滑和冷却导轴承
应用领域
大型火电厂:循环冷却
工矿工程:工业输水
煤炭行业:矿井给排水
钢铁冶金:给排水系统
船坞:升降水位
城市给排水:生活供水、水厂工业供水、污水抽排
农田水利:农田排灌
型号说明

  1    2    3   4   5   —   6   7   8   9   10

例(对应说明) 1000   XLB   S或X   E   Q   —  10    α。  A     n    Ⅰ或Ⅱ

1— 泵吐出口管径(1000—2600)、单位:mm

2—立式斜流泵系列代号(XLB)

3—泵吐出口位置(S—吐出口在泵基础之上,X—吐出口在泵基础之下)

4—泵转子部件型式(E—为转子可抽式,转子不可抽式不表示)

5— 泵叶片可调节型式(Q—为叶片可调节式,叶片不可调式不表示)

6— 泵设计点扬程、单位m

7— 同一泵型在不同叶片安放角下运行(以+20、00、-20……表示)

8— 同一泵型配不同叶轮直径和与其相配的外壳(表A、B……表示)

9— 同一泵型在不同转速下运行(以n1、n2表示)

10—泵用材质(详见表1)

其中:1、2、6为泵基本型号, 3、4、5、7、8、9、10为用户订货时按要求注明。

型谱图
